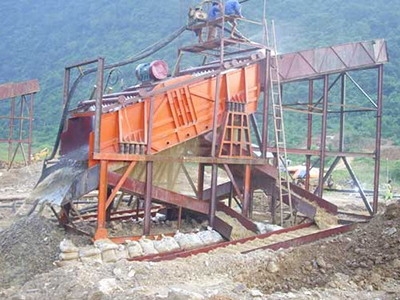

选金设备新疆工作现场-处理原矿100T/h
振动筛概述
YS-系列振动洗选机组,由上料仓、振动筛及溜槽组成,适合于泥量较小的砂金矿,具有将原矿振动碎散筛分及分选的工艺流程。
本机组具有精矿产率低,回收率高,结构简单、能耗少、振动平稳、性能可靠、操作维修简单、安装搬迁方便、工艺流程简单、配备装载设备、摇床等,即可进行工业生产,是砂金矿开采的理想设备。
沙金机组选矿工艺
原矿砂通过运输设备上料于料仓,再通过筛板进入振动筛,筛下产品直接进入二路溜槽选矿得到粗精矿(一般4~8小时清洗一次溜),粗精矿进入摇床或精溜床,得到的精矿用淘金盘淘洗,再经吹选获自然金,尾矿由前装机或推土机排入采空区。
技术参数
序号 |
名称 |
型号 |
生产能力 |
回收率(%) |
精矿产率(%) |
总功率(kw) |
机重(t) |
筛面尺寸W×L |
备注 |
1 |
振动筛溜槽洗选机组 |
YS-20 |
550 ~600 |
85 ~90 |
0.2 |
7.7 |
8 |
1200×2800 |
振动电机功率5.5kw,挖掘机上料 |
2 |
振动筛溜槽洗选机组 |
YS-30 |
800~1200 |
85 ~90 |
0.2 |
7.5 |
12 |
1500×3000 |
挖掘机上料,配备两台鼓动溜槽 |
3 |
振动筛溜槽洗选机组 |
YS-40 |
1800~2000 |
85 ~90 |
0.2 |
7.5 |
13.5 |
1500×3800 |
|
4 |
振动筛溜槽洗选机组 |
YS-40A |
2500~3000 |
85 ~90 |
0.2 |
9 |
14.8 |
1500×4500 |
|
5 |
振动筛溜槽洗选机组 |
YS-40A1 |
2500~3000 |
85 ~90 |
0.2 |
9 |
15.8 |
1500×4500 |
|
6 |
振动筛溜槽洗选机组 |
YS-40B1 |
3000~3500 |
85 ~90 |
0.2 |
11 |
17 |
1650×5000 |
|
7 |
振动筛溜槽洗选机组 |
YS-40B |
3500~4000 |
85 ~90 |
0.2 |
11 |
17.8 |
1800×5000 |
|
8 |
振动筛溜槽洗选机组 |
YS-80A |
4000~5000 |
85 ~90 |
0.2 |
13 |
19.8 |
2000×5000 |
|
9 |
振动筛溜槽洗选机组 |
YS-80B |
4000~5000 |
85 ~90 |
0.2 |
13 |
22 |
2000×6000 |
|
10 |
振动筛溜槽洗选机组 |
YS-80C |
6000~6500 |
85 ~90 |
0.2 |
18 |
26 |
2200×6000 |
|
11 |
圆筒筛溜槽洗选机组 |
YS-20 |
450~500 |
|
|
9.7 |
8 |
|
配两台鼓动溜槽 |
